CubeIDEでのコンソールへのデバッグ出力(Macでは不完全)

推奨はUART使うらしいですが、簡単に実行するにはデバッグコンソールに出したいよね、ということでやってみたけど限定的にしか使えないから補助的な使い方になりそうだ

<環境>

・M4 MacBook

・CubeIDE 1.19.0

・STM32F401re



<手順>

以下にわかりやすく手順が記されていたので実行してみた

STM32CubeIDEでprintf【SWO編】

SWV(Serial Wire Viewer)を有効にする、SWV経由でデバッグコンソール(SWV ITM Data Console)に出力ということのようらしい

/* USER CODE BEGIN 4 */
int _write(int file, char *ptr, int len)
{
  int DataIdx;
  for(DataIdx=0; DataIdx<len; DataIdx++)
  {
    ITM_SendChar(*ptr++);
  }
  return len;
}
/* USER CODE END 4 */

int _write()関数の実装が必要、実は元の実装がweak指定でそのオーバーライド関数になってます

ITM Stimulus ポートにチェック、このポートを使うらしい

デバッグ用のprintf文は二箇所に入れてみた

  /* USER CODE BEGIN 1 */
	printf("---------------0078\r\n");
  /* USER CODE END 1 */

  /* USER CODE BEGIN WHILE */
	while (1) {
		if (adc_conv_complete_flag == 1) {
			adc_conv_complete_flag = 0;
			printf("---------------0111\r\n");
			// delay for 500 Milliseconds
			//HAL_Delay(500);
		}
	}
    /* USER CODE END WHILE */

埋め込みは、このプロジェクトの中のソースに、

https://isehara-3lv.sakura.ne.jp/blog/wp-admin/post.php?post=5058&action=edit

なぜおまじないのような”———“が入っているか、それはApple silicon(Intelでも同じかも)のMacではST-LINKの動作がイマイチ不安定で、

終わりの方の文字しか出力されない現象、ループ中では全部出力されてるけどもね、デバッガで変数の値を見れる環境ならば、最低限ここは通ったよという行数情報だけでも良さそうだからこうやってみた、但しwhile()中では出力されない時とまとめて二行出力される時とかあって不安定な雰囲気

FreeRTOSの場合には、タスク優先度考慮必要でちょっと違うみたいだね



admin

ADCをDMA転送で実行してみる

今回のテーマはADCを扱うのと、データ転送はDMAを使うこと

tutorialは、

https://embeddedthere.com/stm32-adc-tutorial-using-dma-with-hal-code-example/

但しいくつか変更を入れていて、

① ADCは一チャンネルだけにする(入力は3.3VとGNDで見てみる)

② DMA転送領域は拡大する

③ UARTは使わずに転送されたデータはデバッガでみることにする



<環境>

・M4 MacBook Pro(Tahoe)

・CubeIDE:1.19.0

・STM32F401re



<結果>

ADCの入力に3.3V入れた見た図

ADCの入力をGND接続時の図

この範囲で守る限りはADCの有効ビットはラズピコよりもあるように見える



<最終的なコードmain.c>

/* USER CODE BEGIN Header */
/**
 ******************************************************************************
 * @file           : main.c
 * @brief          : Main program body
 ******************************************************************************
 * @attention
 *
 * Copyright (c) 2025 STMicroelectronics.
 * All rights reserved.
 *
 * This software is licensed under terms that can be found in the LICENSE file
 * in the root directory of this software component.
 * If no LICENSE file comes with this software, it is provided AS-IS.
 *
 ******************************************************************************
 */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
ADC_HandleTypeDef hadc1;
DMA_HandleTypeDef hdma_adc1;

UART_HandleTypeDef huart2;

/* USER CODE BEGIN PV */
#define DMA_COUNTS 128
volatile uint16_t adc_dma_result[DMA_COUNTS];
// int adc_channel_count = sizeof(adc_dma_result) / sizeof(adc_dma_result[0]);
uint8_t adc_conv_complete_flag = 0;
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_DMA_Init(void);
static void MX_USART2_UART_Init(void);
static void MX_ADC1_Init(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART2_UART_Init();
  MX_ADC1_Init();
  /* USER CODE BEGIN 2 */
	HAL_ADC_Start_DMA(&hadc1, (uint32_t*) adc_dma_result, DMA_COUNTS);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
	while (1) {
		if (adc_conv_complete_flag == 1) {
			adc_conv_complete_flag = 0;
			// delay for 500 Milliseconds
			HAL_Delay(500);
		}
	}
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE2);

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
  RCC_OscInitStruct.PLL.PLLM = 16;
  RCC_OscInitStruct.PLL.PLLN = 336;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV4;
  RCC_OscInitStruct.PLL.PLLQ = 7;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief ADC1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_ADC1_Init(void)
{

  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */

  /** Configure the global features of the ADC (Clock, Resolution, Data Alignment and number of conversion)
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.ScanConvMode = ENABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DMAContinuousRequests = ENABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure for the selected ADC regular channel its corresponding rank in the sequencer and its sample time.
  */
  sConfig.Channel = ADC_CHANNEL_0;
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN ADC1_Init 2 */

  /* USER CODE END ADC1_Init 2 */

}

/**
  * @brief USART2 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART2_UART_Init(void)
{

  /* USER CODE BEGIN USART2_Init 0 */

  /* USER CODE END USART2_Init 0 */

  /* USER CODE BEGIN USART2_Init 1 */

  /* USER CODE END USART2_Init 1 */
  huart2.Instance = USART2;
  huart2.Init.BaudRate = 115200;
  huart2.Init.WordLength = UART_WORDLENGTH_8B;
  huart2.Init.StopBits = UART_STOPBITS_1;
  huart2.Init.Parity = UART_PARITY_NONE;
  huart2.Init.Mode = UART_MODE_TX_RX;
  huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart2.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART2_Init 2 */

  /* USER CODE END USART2_Init 2 */

}

/**
  * Enable DMA controller clock
  */
static void MX_DMA_Init(void)
{

  /* DMA controller clock enable */
  __HAL_RCC_DMA2_CLK_ENABLE();

  /* DMA interrupt init */
  /* DMA2_Stream0_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA2_Stream0_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA2_Stream0_IRQn);

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  /* USER CODE BEGIN MX_GPIO_Init_1 */

  /* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin : B1_Pin */
  GPIO_InitStruct.Pin = B1_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(B1_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pin : LD2_Pin */
  GPIO_InitStruct.Pin = LD2_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(LD2_GPIO_Port, &GPIO_InitStruct);

  /* USER CODE BEGIN MX_GPIO_Init_2 */

  /* USER CODE END MX_GPIO_Init_2 */
}

/* USER CODE BEGIN 4 */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc) {
	adc_conv_complete_flag = 1;
    //HAL_ADC_Stop_DMA(hadc);
    //HAL_ADC_Start_DMA(hadc, (uint32_t*)adc_dma_result, DMA_COUNTS);
}
/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
	/* User can add his own implementation to report the HAL error return state */
	__disable_irq();
	while (1) {
	}
  /* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

これあくまで動作確認用で、本来的にはADCのサンプリング周期は別途のタイマーで決めるべきだから、実用的にはこれではダメ



admin

CubeIDEでのデバッガ(変数を対象にするとき)

CubeIDEにはST-LINKを使ったデバッグ機能がありますが、関連のソフトも自動でインストされる、しかしIDEごとにUIは微妙に異なるのでCubeIDEでの事例です

FreeRTOSを動かしてみる

やり方はすでに作成済みのRTOSのサンプルコードに追加変更して実行

valueとvalue2というint型の変数を追加、ブレークポイントを変数の更新行においてデバッガ起動

ユーザコード指定以外に記述すると消されるので、記載位置だけは注意が必要でしょう

/* USER CODE BEGIN PV */
volatile int value = 0;
volatile int value2 = 0;
/* USER CODE END PV */


void task_1_function(void *argument)
{
  /* USER CODE BEGIN 5 */
  /* Infinite loop */
  for(;;)
  {
	HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_4);
    osDelay(100);
    value++;
  }
  /* USER CODE END 5 */
}

同様にtask_2中ではvalue2をカウントアップする

デバッグ対象変数の追加方法はいくつかありますが、ここでは、

Show View -> Expressionsで窓開いて、

Add new expressionsで変数を追加、ラズピコのデバッガでのやり方と大差ない

それぞれのタスクの実行回数比率は1:2だからこんな感じで見えます



admin

FreeRTOSを動かしてみる

STM32CubeIDEのRTOSはFreeRTOSと系列は共通でもCMSISでラップされているので、APIは違いがあるようですが、RTOS使うのもCube32MXで設定できるので使う上ではそれほどの違いはない

https://embeddedthere.com/getting-started-with-freertos-in-stm32-example-code-included/

が分かりやすいのでこれを参考にした、ただしRTOSといってもタスクを起動とかはしてなくて最初に二つのタスクを起動したら永久に動き続けるだけ

<動作環境>

・M4 MacBook:CubeIDEの1系ならちゃんと動くから

・CubeIDE:1.19.0

・STM32F401re

<手順>

解説中では言及されてませんが、ビルドする時に設定が必要でした、

ビルドするとポップアップで確認メッセージが出てくるので、USE_NEWLIB_REENTRANT(thread safeにするためらしい、その分多少のメモリ増加はするけど、シングルタスク以外はenableにすべきなんだろう)をEnabledにしました

また目で見て簡単にわかるように、PB5側はPA5(つまりオンボードLED)にしています、ソースコードは以下に修正しています

待ちでosDelayを使う理由は、他のタスクへの実行権限以上をできるようにするため、HAL_Delayは単なるアイドリング状態、つまりMCUは動き続ける、だから無駄にリソース消費する

オシロでPB4とPA5の波形を見ると、ほぼ設定した時間でトグルされているのが分かります、普通はタスクが独立してフリーに動作することはほぼないので、次はタスクを待ち状態から起動させてみます



admin

STM32Nucleoのデフォルト発信器はRC発振なのか

STM32でPWM発信をさせた時に、計算上は1KHzでも実際の発振周波数は1015Hzぐらいでジッターも1μsぐらいはある

https://moons.link/post-632/

なぜ水晶発振なのにそんな振れるのかと思ったけど、実は内部ではRC発信器が動いているということ

無論水晶振動子を追加して、そちらを選択もできるようになってます、発信の立ち上がり時間はかかりますが、アプリケーションによってはこの程度の精度でも問題なくて値段が重要という時には水晶使わないケースもあるということだろう

Morphoコネクタに大概の信号は出力されているので、そこからプローブ可能



admin









CubeMXで周辺デバイスの自動初期化

CubeIDEはCubeMXと統合されてますが、元々は別れてたらしい、CubeIDEの特徴とも言える機能で周辺デバイスの設定だけで.iocファイルを作成して、buildで対応するコードを生成してコード側にはロジックの記述だけという役割分担のようです

<環境>

・Intel MacBook Ventura

・CubeIDE 1.10.0

参考は、

https://moons.link/post-50/

からTimerの初期設定と、Timerを使ったLチカを実行してみました、そのまんまですが、全体の流れと手順は、

Categories(TIM1) -> ModeのClock SourceをInternal Clock -> Parameter Setting(タイマーの動作設定) -> NVIC Setting(TIM1 update・・をEnableにチェック) -> main.cにTIM1の動作起動コードの追加 -> Core > Startup中のstartup_stm32f401retx.s(割り込みベクタ記述のアセンブラコード)中の割り込みベクターに対応する割り込み処理を記述(LED表示のトグル処理、stm32f4xx_it.c中に記述)

このLチカはタイマー割り込み使わずに普通に時間待ちしてもできる訳だけど、敢えて割り込み使った処理にしているだけです

※NVIC(Nested Vectored Interrupt Controller)、普通に割り込み優先順ごとに処理するハードウェア機能

以上完了後にBuildすれば実行可能ということ

参考ページの記述にはClock SourceをInternal Clockにすれば設定画面が開くとありましたが、リロード(?)しないと見えてこなかった

CubeMXの初期設定で作成された結果は、main.cの中にちゃんと見えて(184行目以降)きてますね

このディレクトリ構成はタイマー機能をMXで指定後に自動作成されるファイルを含んでいます、stm32f4xx — .cが該当します、stm32f4xx_hal_msp.c(mspはMCU Support Package)は周辺デバイス追加してもその中で複数の該当周辺デバイスの初期化コードを呼び出すので一個のままで、stm32f4x_it.cは周辺デバイスごとに追加されていくと思う

MXの設定で最初Prescallerを39999(10倍の値)にしてたので、1秒間隔じゃなく10秒間隔でブリンクしてましたが、Buildエラーさえでなけりゃ指定したままちゃんと動くということ

一度ST-LINKを経由した書き込まれたコードはFlash上への書き込みなので、ラズピコなどと同じく、電源切っても再度電源投入すればそのまま動き出します

動作時の動画、



admin

STM32Nucleoの開発環境想定以上に難航した

一言で言えば、CubeIDEのMac OSのサポートレベル結構低いということに尽きますが

① Apple Silicon Mac Tahoe:なんかコマンドラインで起動しないといけないよ、今時そんなのないよね、挙動も不審だし –> 割とあっさりあきらめ

② ①でVMware上のUbuntuならいいの?:これもArm版Linuxのバイナリとかないよ

③ Apple Silicon諦めてIntel Mac(Ventura)で事例の多い1.x系でやってみる、しかし最新の1.19だとプロジェクトの新規作成で固まる

④ それではということで、③の環境で1.10まで落としたらプロジェクトが作成できてデバッガも動いた、ただしST-LINK server(バイナリのダウンロードとデバッガ機能実現)は追加でインスト必要

最初のプロジェクトは大体Lチカですが、

https://moons.link/post-25/

のサンプルコードを埋め込んで実行すると、デバッガーも動きました

デバッグ時の画面は、

arm-none-eabi-gdb(これはデバッガー本体)、ST-LINK serverが見えてます

ビルドしたSTM32用のバイナリのサイズはBuil Analizerで以下のように見えます、まだコンパクトなサイズですね

Nucleo本体の緑のLED(STM32の写真では真横2cm付近)の点滅が確認できます

ようやくスタートラインでしょう、



admin





STM32の開発環境について

STM32CubeIDE(以下CubeIDE)のインストをしている中での気づきですが、Mac OS特にTahoeになってしまうとCubeIDEがまともに動かない、結局Mac OSの特にセキュリティ強化対応にCubeIDEが全く追い付いていないらしい

特にアプリ起動がCLIから起動しないとST-LINKツールが動かないのは結構致命的、それ以外もこの先いろいろありそうだからVMware上のUbuntu、実はこれも24系列だと32ビットの必要なドライバがインストできないから、結局22系列を別にインストしてこれから構築するところ

でUbuntuの領域拡張、滅多にやらないと忘れるけど記録を残しとく、前回の記録はこちら

VMware上のUbuntu24.04のファイル領域拡張

① VM停止状態で仮想マシン – 設定からSSD領域拡張

② sudo gpartedで物理領域拡張する(実際の設定はGUI)

③ LVMに認識させるために、物理ボリューム確認後にpvrisize実行する

$ sudo pvdisplay
--- Physical volume ---
PV Name /dev/nvme0n1p3
VG Name ubuntu-vg
PV Size <47.32 GiB / not usable 1.00 MiB
Allocatable yes (but full)
PE Size 4.00 MiB
Total PE 12113
Free PE 0
Allocated PE 12113
PV UUID mEG8kz-Asbe-u3j6-Y8fM-qbbC-vkgs-x7EIjC

chat@ubuntu:~$ sudo pvresize /dev/nvme0n1p3
Physical volume "/dev/nvme0n1p3" changed

④ LV拡張のためにLVを確認する

$ sudo lvdisplay
  --- Logical volume ---
  LV Path                /dev/ubuntu-vg/ubuntu-lv
  LV Name                ubuntu-lv
  VG Name                ubuntu-vg
  LV UUID                jZdlBx-ScuT-uXjS-HQhE-gGla-B9UU-c6UUu4
  LV Write Access        read/write
  LV Creation host, time ubuntu-server, 2025-11-21 04:40:56 +0000
  LV Status              available
  # open                 1
  LV Size                <47.32 GiB
  Current LE             12113
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:0

⑤ LV領域拡張

$ sudo lvextend -l +100%FREE /dev/ubuntu-vg/ubuntu-lv

⑥ ext4領域拡張

$ sudo resize2fs /dev/ubuntu-vg/ubuntu-lv

こんな風に拡張されました、デフォルトのインストールは20GBしかないからほぼほぼ足りなくなる、ディスク拡張してもその時点でVMwareに割り当てはされず、実際に使われなければMacからは未使用領域は使用可能(LVMの効用だろうけど)だから大きめにとっておくのが良さそうである

$ df
Filesystem                        1K-blocks    Used Available Use% Mounted on
tmpfs                                400508    1672    398836   1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv  48716684 6726048  39866328  15% /
tmpfs                               2002528       0   2002528   0% /dev/shm
tmpfs                                  5120       4      5116   1% /run/lock
/dev/nvme0n1p2                      1768056  131812   1528112   8% /boot
/dev/nvme0n1p1                       973952    6468    967484   1% /boot/efi
tmpfs                                400504     100    400404   1% /run/user/1000

まだ先は結構長そうだ、

P.S. 2025/11/22

なんだCubeIDEにarm版Linuxのバイナリ存在しないよ、無為な作業であった、さて古いIntel Mac、当然OSも古い、にインストしてみるか



admin

STM32を使ってみる

表示含めて基本のロジックは組み込み(ラズピコスペアナ)

でラズピコ2使ったオーディオ帯域のスペアナとオシロスコープ作ってみたけど、ラズピコではいくつかの制限あって、中でも大きなのはDMAがちゃんと使えない、ADCの実効精度が出ないなど、イマイチなのでペリフェラルの制御機能に優れたSTM32シリーズを使ってみようと思う

部品は以下を秋月に発注したけど、F4シリーズならオーディオ帯域のFFTには能力的にかなり余裕ありそうだ

・Nucleo

https://akizukidenshi.com/catalog/g/g107723/

・BNCコネクタ

https://akizukidenshi.com/catalog/g/g105362/

・オペアンプ

https://akizukidenshi.com/catalog/g/g100069/

・ユニバーサル基板(95*72)

https://akizukidenshi.com/catalog/g/g103232/

・パスコン(0.1μ, 2.2μ, 10μ)

https://akizukidenshi.com/catalog/c/ccapacitr/

・三端子レギュレーター

https://akizukidenshi.com/catalog/g/g111299/



開発環境は最初はCubeIDE使うんだろうね、その後はVScodeの拡張機能かな、ラズピコの環境構築に似てはいる、但し言語は基本的にはCになるね、組み込み向けのアプリケーション考えれば当然と言えば当然だけど

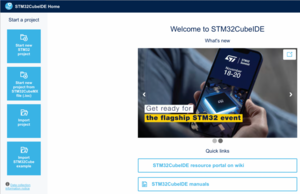

CubeIDEだけインストしてみたけど、利用実績多いだろうから洗練された見かけと、サンプルコードも非常に多い



admin
