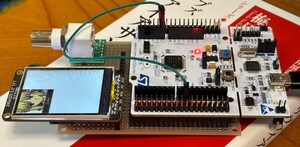

STM32でST7789 LCD(240*320)をDMAで表示させる

LCD表示もDMA転送で表示させるようなライブラリがあるので、それ使ってデモプログラムを動かしてみた

<GPIOのピンの使い方>

実はCSは常時Lowにしてるから使ってないけど、

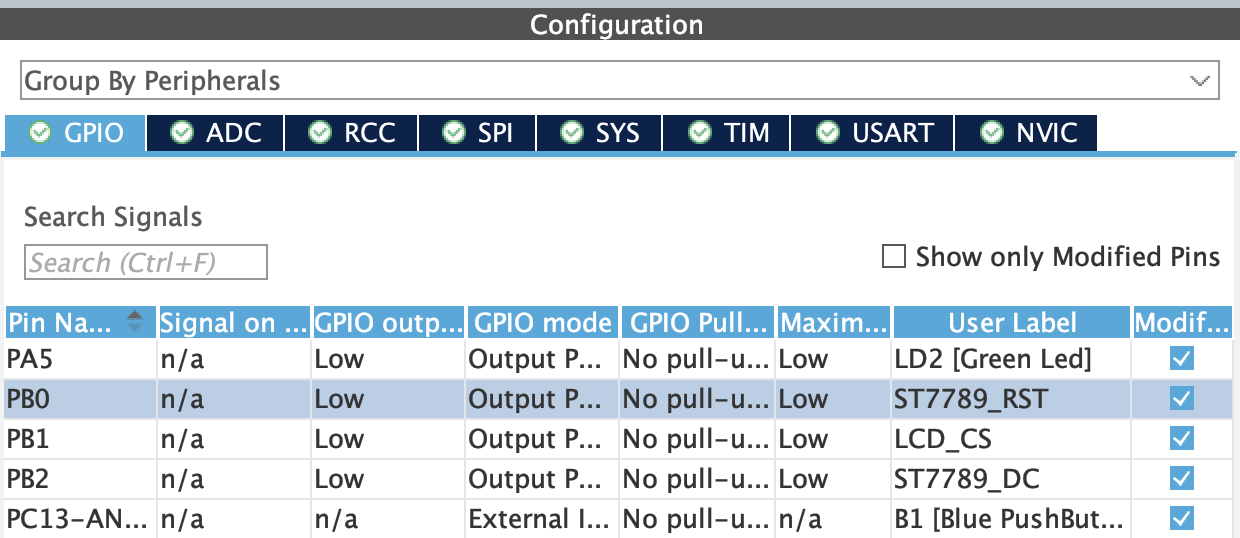

<CubeMXでのピン名称指定>

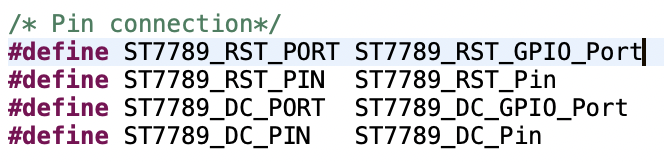

st7789.hでは以下のように定義されてるけど、最後の部分は落としてCubeMXで名称設定するのが正しいようです

<表示させてみた>

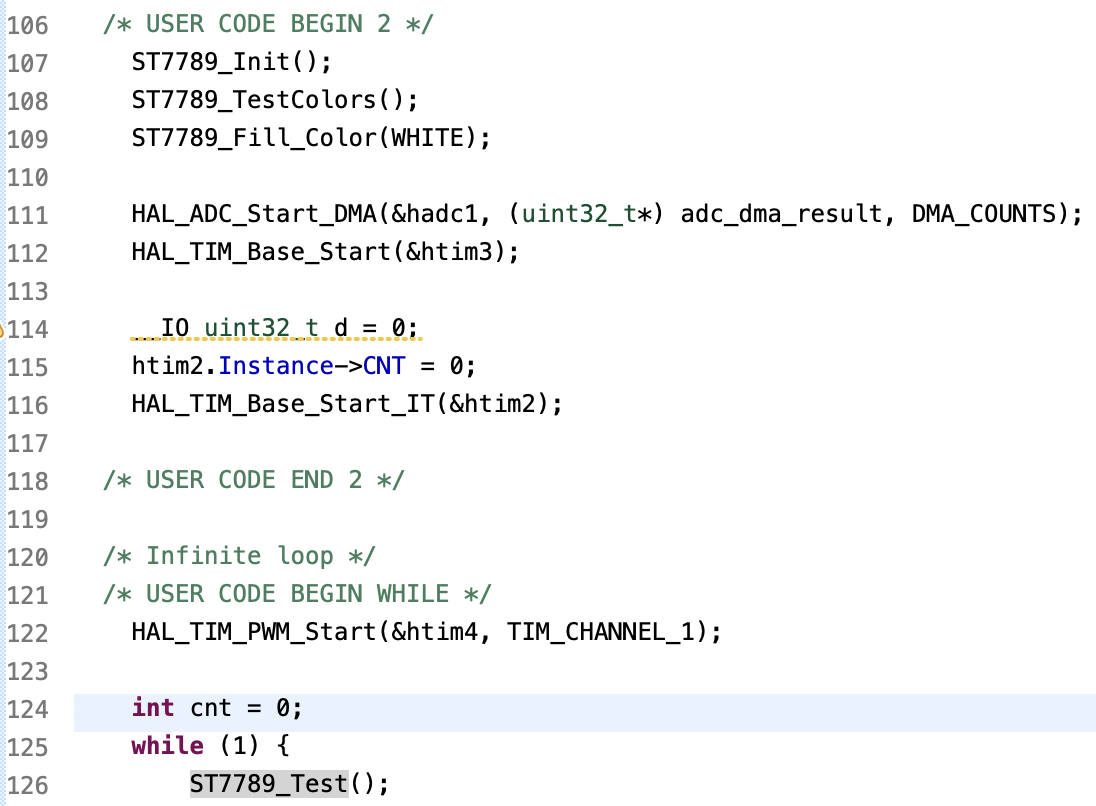

main.cにst7789関連のコードをデモプログラム参考に追加

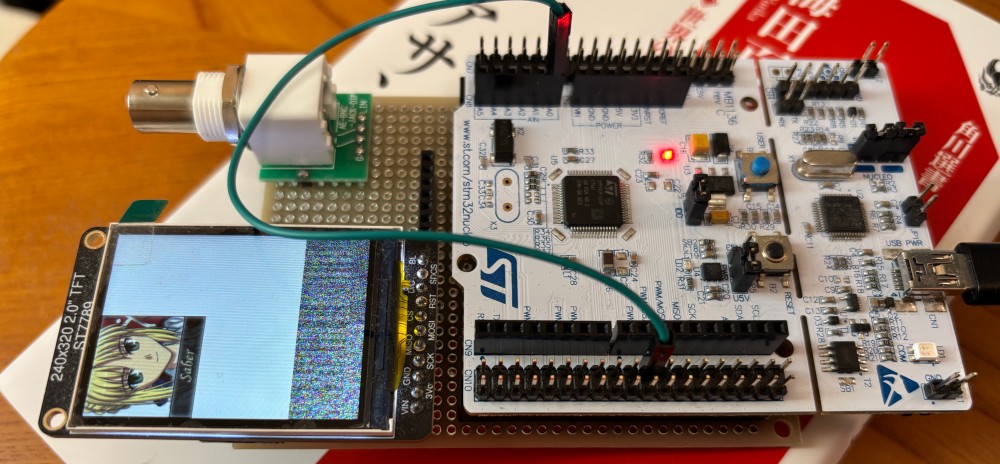

はいこの状態では240*240設定なので、残りエリアはノイズが表示されます

<240*320対応の変更>

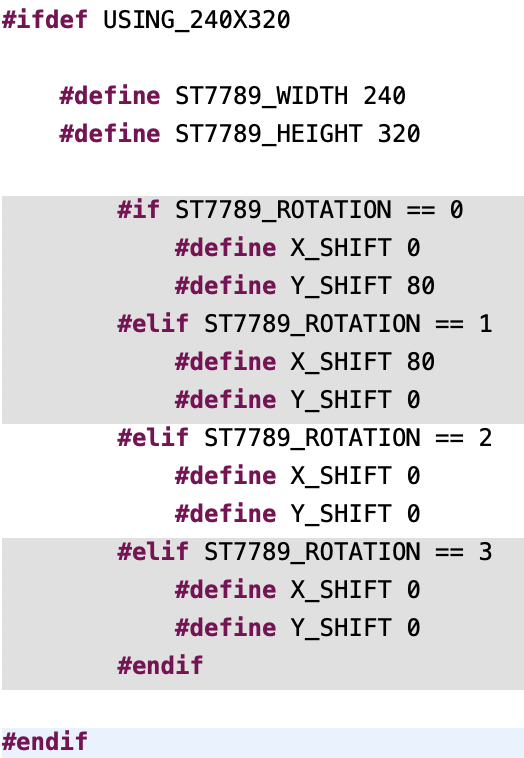

st7789.hファイルを変更します

<変更後の表示>

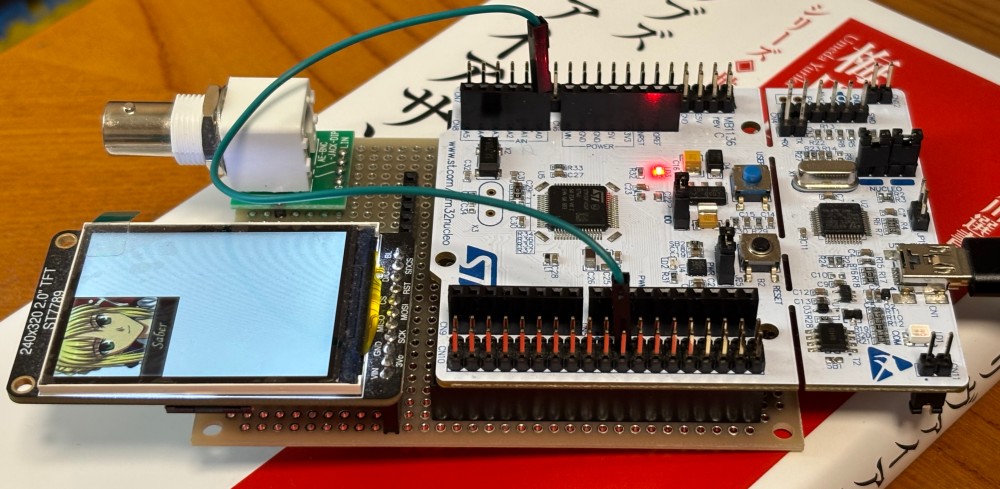

全面表示されるようになりました、LCDの種類によってはオフセット調整が必要な場合もあるらしい

<配線>

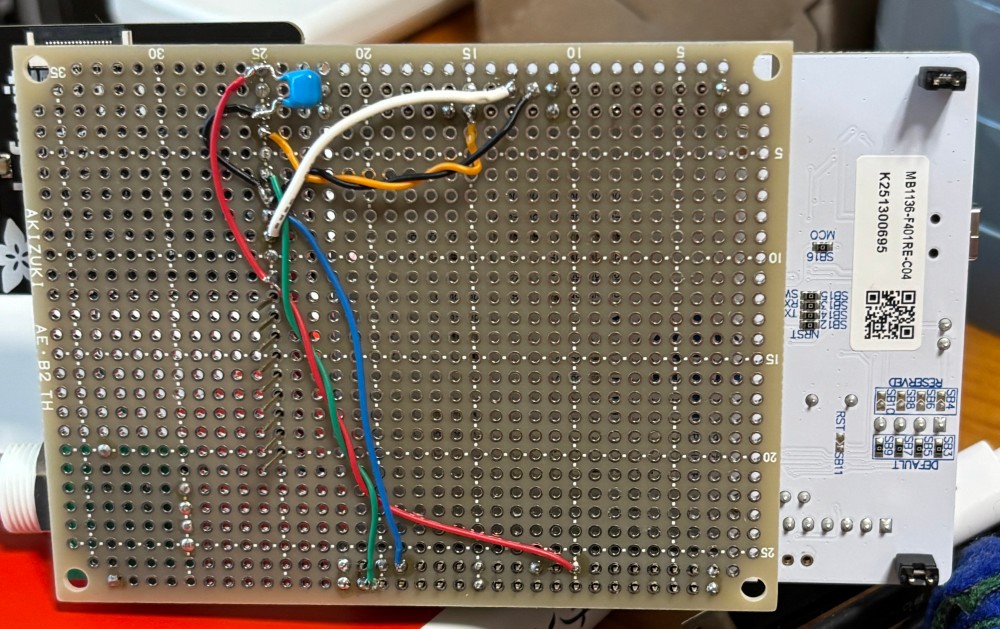

SPIのclock線(今SPI clockは21MHzに設定してます)はできるだけ短く、かつGND線とツイストしてインピーダンス下げた

実はDMA使うケースはそんなに多くないから、動作確認の比重が高いと思う、実際にはほぼプログラムモードでの制御になるから、データ準備でMCU介在するから
